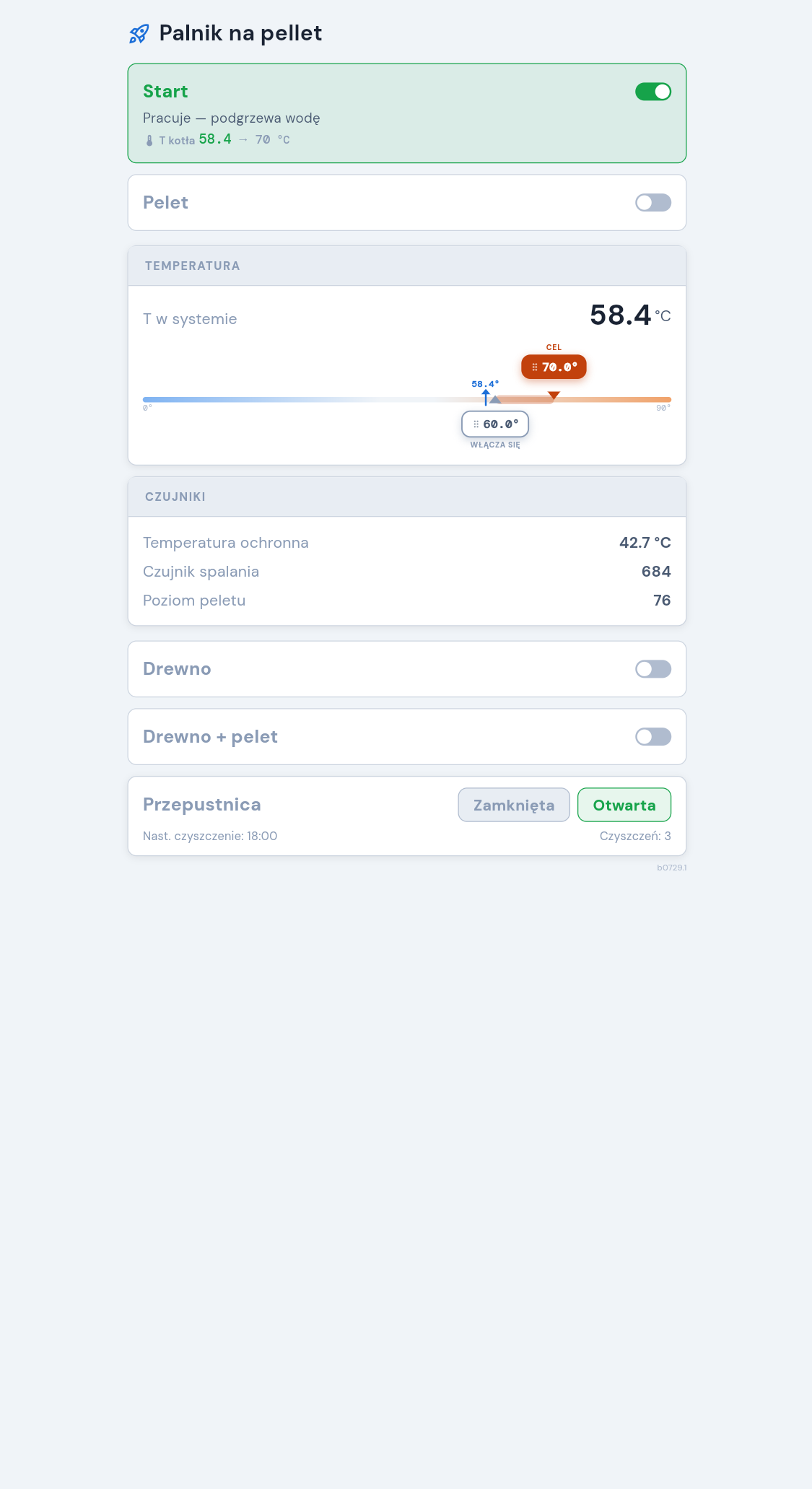

Instrukcja obsługi panelu sterowania

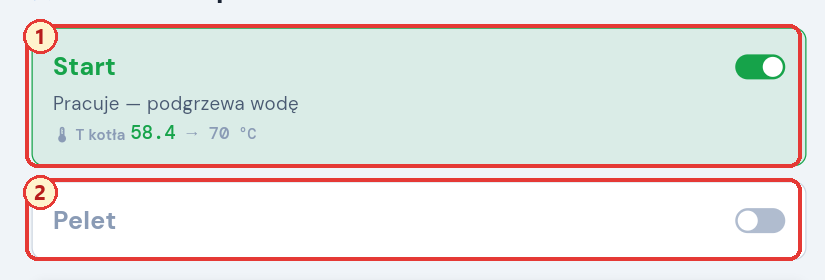

1 2.2. Uruchamianie i zatrzymywanie palnika — „Start”

„Start” — główny element sterujący pracą palnika.

• Zielona karta i zielony przełącznik — palnik jest włączony lub system jest gotowy do automatycznego żądania ciepła.
• Karta biało-szara — palnik jest wyłączony.
• Pod nazwą wyświetlany jest aktualny stan: np. ogrzewanie, zapłon, osiągnięta temperatura lub komunikat o błędzie.
• Linia temperatury pokazuje aktualną temperaturę wody w kotle oraz ustawioną wartość docelową.

Aby uruchomić lub zatrzymać palnik należy nacisnąć kartę „Start” lub jej przełącznik. Po naciśnięciu poczekaj, aż stan w panelu zostanie zaktualizowany.

2 2.3. Ręczne podawanie peletu — „Pelet”

Przełącznik „Pelet” ręcznie włącza lub wyłącza podajnik ślimakowy peletu. Zielony przełącznik oznacza, że podajnik pracuje.

Po dostarczeniu żądanej ilości pelletu naciśnij ponownie przełącznik i upewnij się, że zmienia kolor na szary.

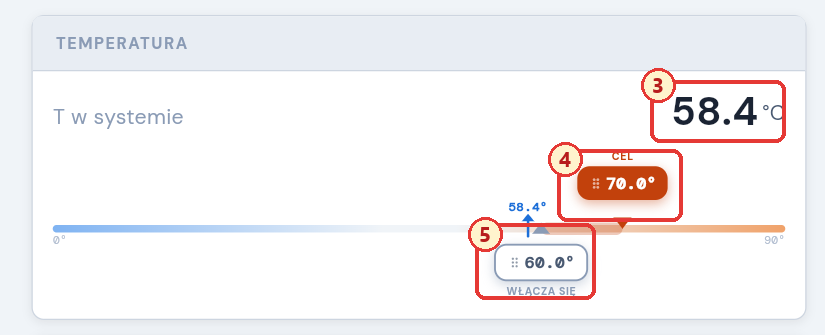

3 2.4. Aktualna temperatura systemu

Duża liczba obok „T w systemie” pokazuje aktualną temperaturę wody w kotle. Ta sama wartość jest zaznaczona na skali małym niebieskim znacznikiem.

4 2.5. Docelowa temperatura maksymalna

Pomarańczowy regulator „Cel” ustawia górną granicę temperatury wody. Gdy instalacja osiągnie tę temperaturę, palnik przestaje grzać zgodnie z algorytmem sterowania.

Aby zmienić wartość, przeciągnij pomarańczowe pole temperatury w lewo lub w prawo. Nowa wartość zostanie wysłana do urządzenia po zwolnieniu pokrętła.

5 2.6. Temperatura ponownego włączenia

Biały regulator „Włącza się” pokazuje temperaturę, przy której palnik po ochłodzeniu rozpoczyna ponownie cykl grzania.

Próg ten jest obliczany jako Cel − różnica. W tym przykładzie celem jest 70 °C, a próg przełączania wynosi 60 °C, zatem różnica wynosi 10 °C. Przesunięcie białego suwaka zmienia różnicę pomiędzy dwoma progami.

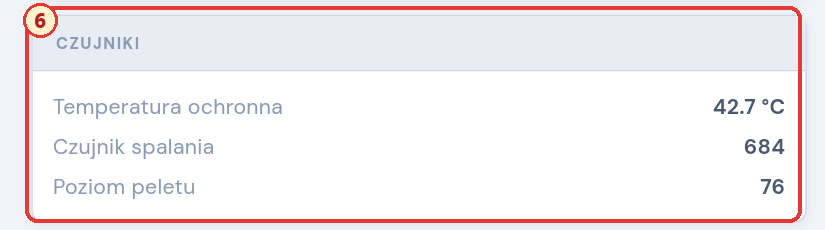

6 2.7. Odczyty czujnika

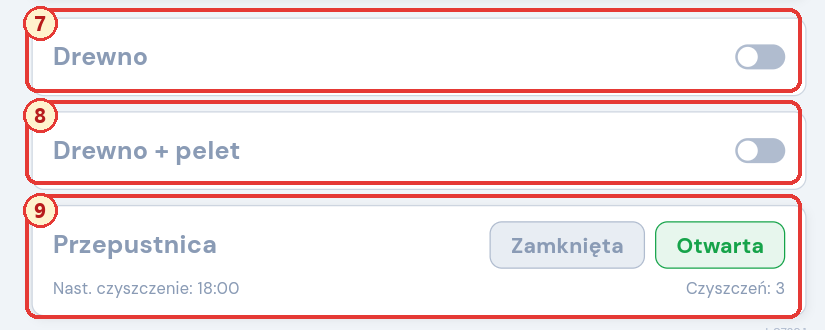

7 2.8. Tryb „Drewno”

Tryb ten stosowany jest w przypadku, gdy kocioł opalany jest drewnem. Po zakończeniu spalania drewna, dostawa pelletu nie zostaje automatycznie wznowiona.

1. Włącz przełącznik „Drewno”.
2. Kliknij „Start”aby rozpocząć pętlę.
3. Po zakończeniu spalania drewna należy sprawdzić stan instalacji iw razie potrzeby wyłączyć tryb.

8 2.9. Tryb „Drewno + pelet”

W tym trybie system rozpoczyna cykl spalania drewna. Gdy drewno się wypali i temperatura wody spadnie poniżej ustawionego progu załączenia, sterowanie przełączy się na pellet.

Przełączniki „Drewno” i „Drewno + pellet” wzajemnie się wykluczają – w danym momencie aktywny może być tylko jeden z nich.

9 2.10. Sterowanie przepustnicą

Przyciski „Zamknięta” i „Otwarta” wysyłają bezpośrednie polecenie położenia przepustnicy. Przycisk podświetlony na zielono pokazuje wybrany stan.

• „Nast. czyszczenie” pokazuje czas do następnego automatycznego cyklu czyszczenia.
• „Czyszczeń” pokazuje liczbę zarejestrowanych cykli czyszczenia.
• Podczas czyszczenia karta jest podświetlana i wyświetlany jest czas, jaki upłynął od czyszczenia.

2.11. Po wysłaniu polecenia

1. Poczekaj kilka sekund, aż polecenie dotrze do sterownika palnika.
2. Upewnij się, że przełącznik lub aktywny przycisk na panelu zachowuje nowy stan.
3. Sprawdź tekst stanu pod elementem „Start” i odczyty czujników.
4. Jeżeli sterowanie wróci do poprzedniego stanu lub pojawi się komunikat, że urządzenie nie odpowiada, nie wciskaj polecenia wielokrotnie. Sprawdź podłączenie i stan samego sprzętu.

Częste sytuacje

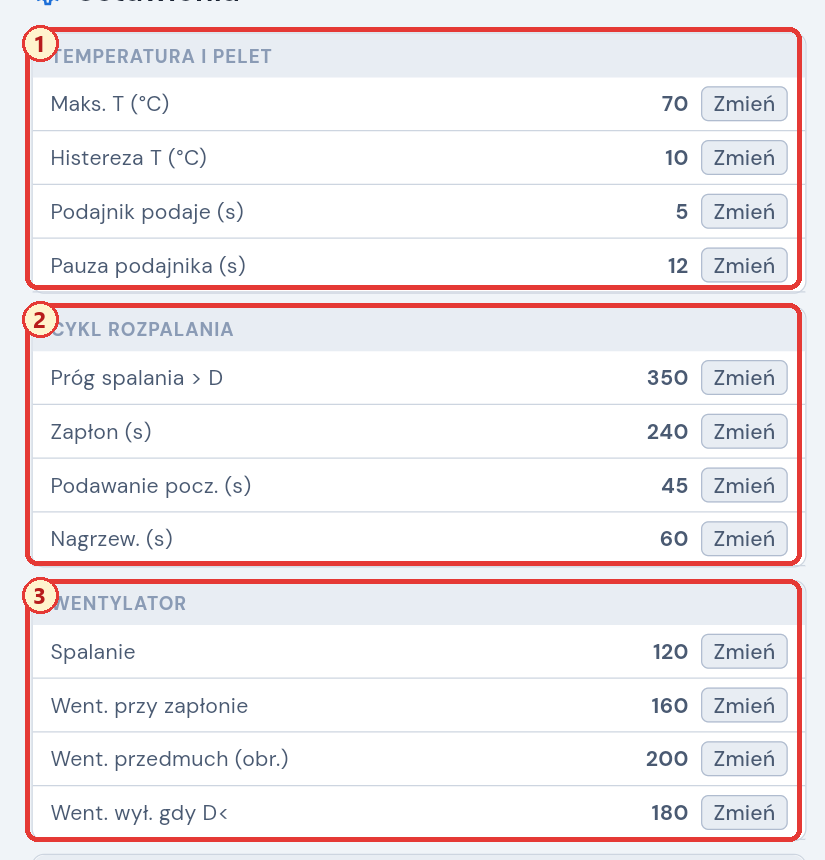

1 3.3. Temperatura i pelety

2 3.4. Cykl zapłonu

3 3.5. Wentylator

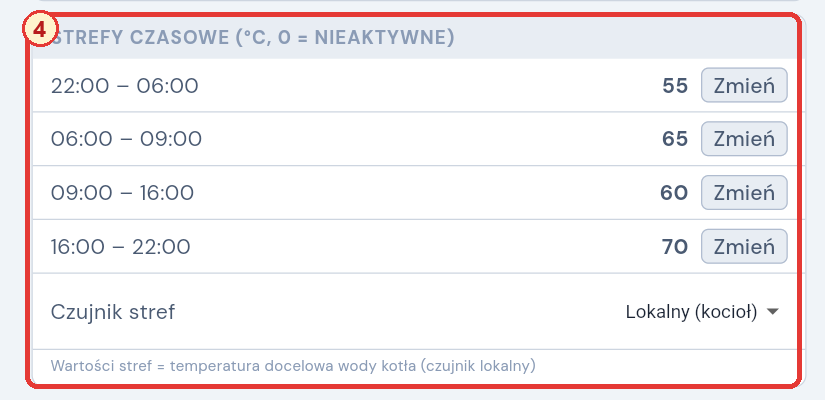

4 3.6. Strefy czasowe

Dla każdego z czterech przedziałów dziennych można ustawić odrębną temperaturę docelową. Znaczenie 0 oznacza, że odpowiednia strefa nie jest aktywna.

• Jeśli „Czujnik strefowy” jest „Lokalny (kocioł)”, wartością strefy jest docelowa temperatura wody w kotle.
• Jeśli wybrany zostanie czujnik Wi-Fi, wartość strefy stanie się temperaturą docelową wybranego pomieszczenia/czujnika.

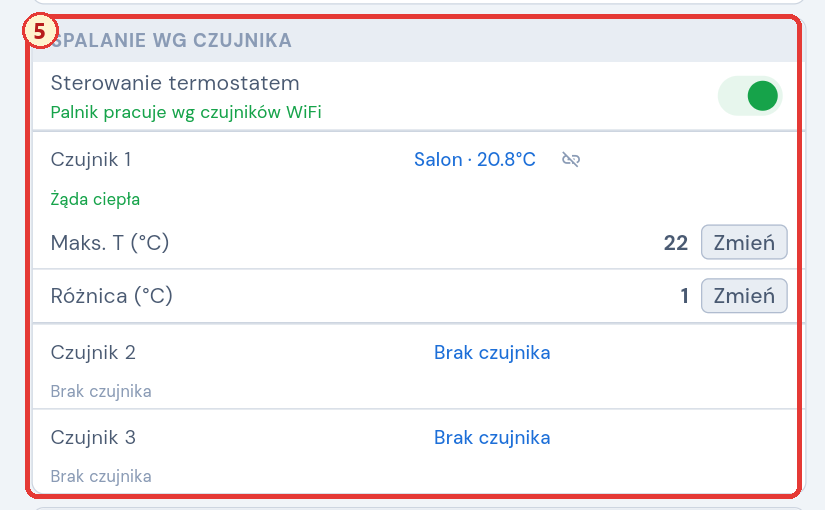

5 3.7. Sterowanie według czujnika

To urządzenie umożliwia sterowanie palnikiem za pomocą jednego lub większej liczby czujników temperatury w pomieszczeniu Wi-Fi.

1. Włącz „Sterowanie termostatem”.
2. Kliknij podświetloną na niebiesko nazwę czujnika i wybierz czujnik dla odpowiedniego gniazda.
3. W polu „Maks. T” określić docelową temperaturę czujnika.
4. W polu „Różnica” ustaw histerezę - o ile temperatura musi spaść poniżej wartości docelowej, aby czujnik ponownie zażądał ogrzewania.
5. Aby odłączyć czujnik, użyj ikony przerwanego łącza.

Dla każdego slotu wyświetlany jest status:

• „Żąda ciepła” — temperatura poniżej progu przełączania;
• „Temperatura osiągnięta” — osiągnięta temperatura docelowa;
• „Czujnik niedostępny” — nie otrzymano żadnych nowych danych.

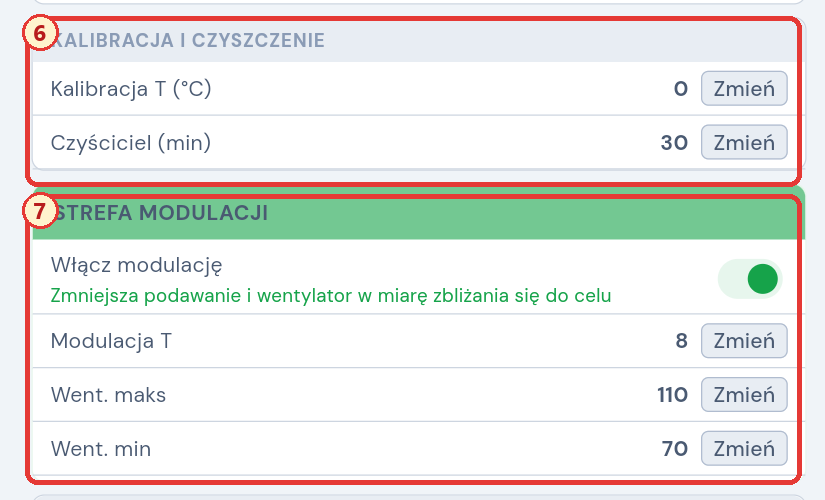

6 3.8. Kalibracja i czyszczenie

7 3.9. Strefa modulacji

Modulacja stopniowo zmniejsza dopływ pelletu i moc wentylatora, gdy temperatura wody zbliża się do docelowej.

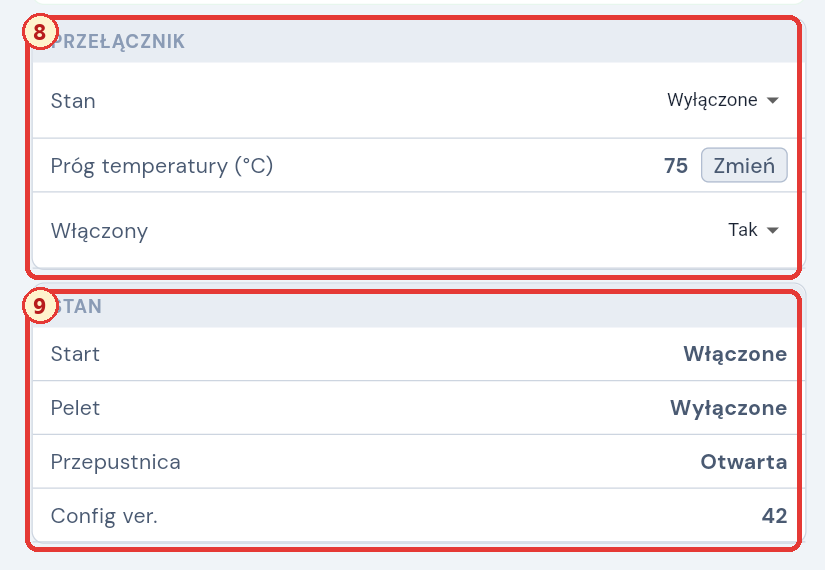

8 3.10. „przełącznik T”

9 3.11. Stan

To jest blok diagnostyczny tylko do odczytu:

• Start — stan uruchomienia/zatrzymania palnika;
• Pelet — stan ręcznego podawania pelletu;
• Przepustnica — odebrany stan przepustnicy;
• Config ver. — numer wersji konfiguracji urządzenia.

Tych linii nie można edytować. Służą do sprawdzenia, czy urządzenie odebrało i zsynchronizowało polecenia.

3.12. Jeśli nowa wartość nie zostanie zapisana

1. Poczekaj kilka sekund i sprawdź, czy urządzenie pozostaje online.
2. Nie klikaj przycisku „Edytuj” kilka razy z rzędu.
3. Upewnij się, że wartość mieści się w granicach dozwolonych przez interfejs.
4. Otwórz ponownie sekcję ustawień i sprawdź wartość zsynchronizowaną z urządzeniem.
5. Jeżeli parametr w dalszym ciągu powraca do poprzedniej wartości lub sprzęt zachowuje się nieoczekiwanie, zaprzestań dokonywania zdalnych zmian i skontaktuj się z serwisantem.
