Laukā “E-pasts” ievadiet savu derīgo e-pasta adresi, piemēram, vards@epasts.lv.
Laukā “Parole” izveidojiet paroli. Tai jābūt vismaz 6 simbolus garai.
Laukā “Atkārtot paroli” vēlreiz ievadiet tieši to pašu paroli.
Nospiediet pogu “Reģistrēties”.
Svarīgi! Izmantojiet e-pasta adresi, kurai varat piekļūt. Uz šo adresi tiks nosūtīta konta aktivizācijas saite.
Ja ievadītie dati nav pareizi, zem pogas tiks parādīts viens no paziņojumiem:
“Nederīga e-pasta adrese” — pārbaudiet, vai adrese ievadīta pilnā formā un bez atstarpēm.
“Parolei jābūt vismaz 6 simbolus garai” — izveidojiet garāku paroli.
“Paroles nesakrīt” — abos paroles laukos ievadiet vienādu paroli.
1.3. E-pasta adreses apstiprināšana
Pēc veiksmīgas reģistrācijas panelī būs redzams paziņojums, ka uz norādīto e-pasta adresi nosūtīts apstiprinājuma e-pasts.
Atveriet savu e-pasta pastkasti.
Atrodiet vēstuli ar tematu “Konta aktivizācija - TempCommander”.
Vēstulē nospiediet saiti “Aktivizēt kontu”.
Pārlūkprogrammā tiks parādīts paziņojums “Konts veiksmīgi aktivizēts!”.
Nospiediet saiti “Atvērt paneli un ielogoties”, lai atgrieztos ROCKET-H panelī.
Pēc konta aktivizēšanas varat pieteikties ar reģistrācijas laikā norādīto e-pastu un paroli.
Aktivizācijas saite ir izmantojama vienu reizi. Ja pēc tās atkārtotas atvēršanas tiek parādīts paziņojums, ka saite nav derīga vai jau izmantota, mēģiniet pieteikties panelī.
Laukā “Parole” ievadiet reģistrācijas laikā izveidoto paroli.
Nospiediet pogu “Ielogoties”.
Kamēr e-pasta adrese nav apstiprināta, pieteikties nevar. Šādā gadījumā panelī būs redzams paziņojums, ka lietotājs nav aktivizēts.
1.5. Ja aktivizācijas e-pasts nav saņemts
Uzgaidiet dažas minūtes un vēlreiz pārbaudiet pastkasti.
Pārbaudiet mapes “Mēstules”, “Spam”, “Nevēlamais pasts” un “Reklāmas”.
Pārbaudiet, vai reģistrācijas laikā e-pasta adrese ievadīta pareizi.
Ja konts vēl nav aktivizēts, pēc vismaz vienas minūtes atkārtojiet reģistrāciju ar to pašu e-pasta adresi. Tiks izveidota jauna aktivizācijas saite.
Ja adrese jau agrāk izmantota aktīvam kontam, mēģiniet pieteikties. Ja parole ir aizmirsta, izvēlieties “Aizmirsāt paroli?”.
ROCKET-H
2. Granulu degļa vadība
Šajā sadaļā aprakstītas granulu degļa ikdienas vadības funkcijas Flutter tīmekļa interfeisā.
Drošība pirmajā vietā. Attālinātā vadība neaizstāj degļa, katla un apkures sistēmas ražotāja instrukciju. Temperatūras robežas un īpašos režīmus mainiet tikai atbilstoši uzstādītāja norādījumiem. Ja redzams pārkaršanas, dūmu, aizdegšanās vai mehāniska bojājuma risks, izmantojiet iekārtas fizisko avārijas apturēšanu un sazinieties ar speciālistu.
2.1. Vadības paneļa atvēršana
Piesakieties vietnē https://panel.rocket-h.com/.
Ierīču sarakstā izvēlieties vajadzīgo granulu degli.
Atveriet sadaļu “Sistēma” un izvēlieties “Vadības panelis”.
Pirms komandas nosūtīšanas pārliecinieties, ka izvēlēta pareizā ierīce un tā ir tiešsaistē.
Ja vadības elementi ir pelēki un uz tiem nevar nospiest, ierīce var būt bezsaistē, degļa kontrolieris var nebūt sasniedzams vai panelis vēl sinhronizē datus. Uzgaidiet un pārbaudiet savienojuma statusu.

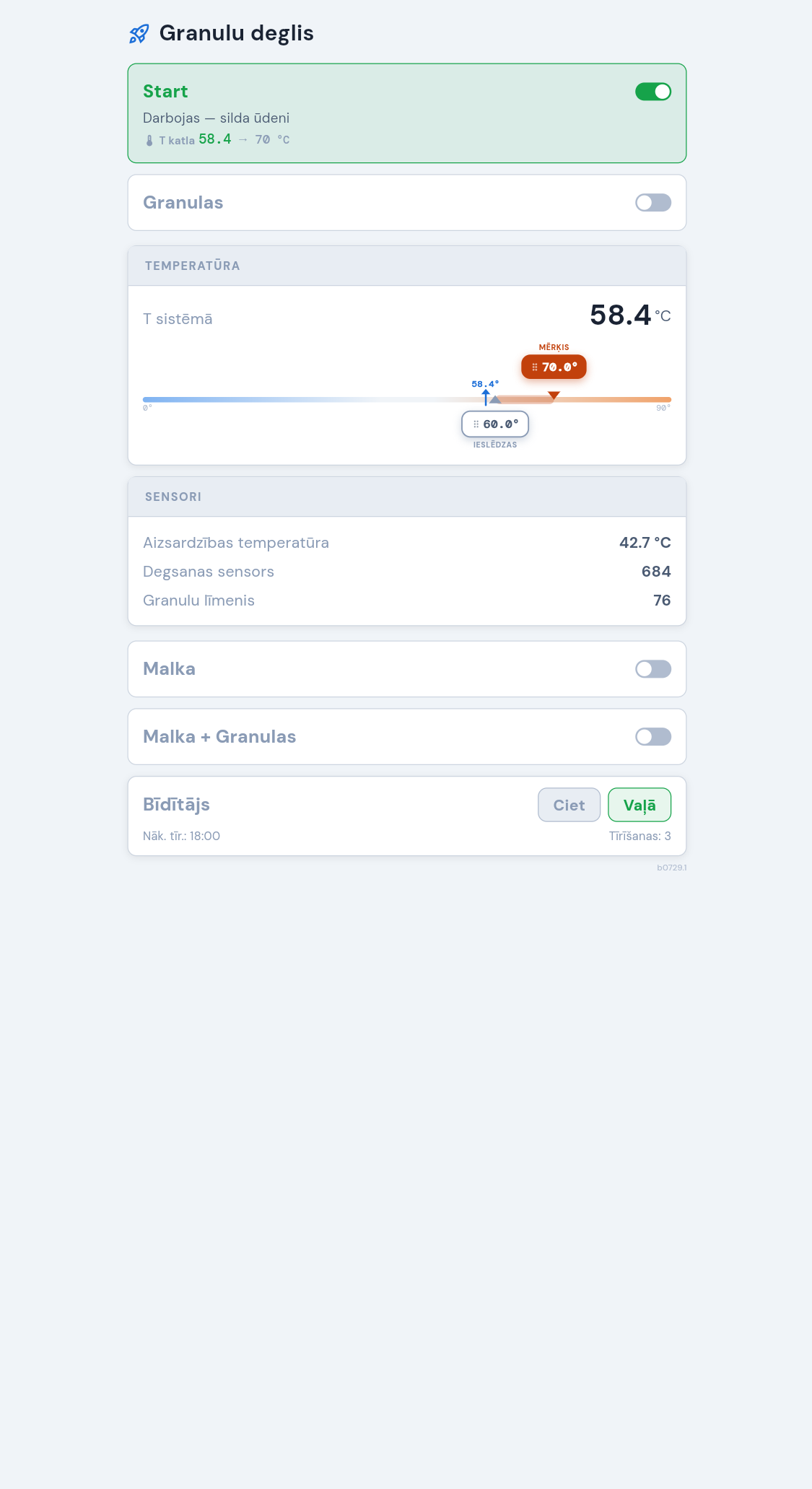

2.1. attēls. Granulu degļa vadības paneļa kopskats. Redzamās temperatūras un sensoru vērtības ir demonstrācijas dati.
ROCKET-H · DEGĻA VADĪBA

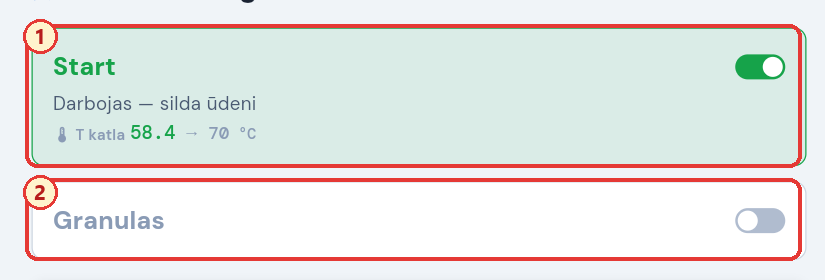

2.2. attēls. Degļa Start/Stop un manuālās granulu padeves vadība.
1 2.2. Degļa iedarbināšana un apturēšana — “Start”
“Start” ir galvenā degļa darbības vadība.
Zaļa karte un zaļš slēdzis — deglis ir ieslēgts vai sistēma ir gatava automātiski pieprasīt siltumu.
Balta/pelēka karte — deglis ir apturēts.
Zem nosaukuma redzams pašreizējais darbības stāvoklis, piemēram, sildīšana, aizdedze, temperatūra sasniegta vai kļūdas paziņojums.
Temperatūras rindā redzama pašreizējā katla ūdens temperatūra un iestatītais mērķis.
Lai iedarbinātu vai apturētu degli, nospiediet uz “Start” kartes vai tās slēdža. Pēc nospiešanas uzgaidiet, līdz panelī atjaunojas statuss.
Ja tiek izmantots istabas termostats: zaļš “Start” nozīmē, ka sistēma ir atļauta jeb “uzvilkta”. Deglis var tajā brīdī nedegt, ja telpas temperatūra jau sasniegta. Nospiežot Stop, manuālā apturēšana ir prioritāra un termostats degli automātiski nepalaidīs, līdz vēlreiz nospiests Start.
2 2.3. Manuālā granulu padeve — “Granulas”
Slēdzis “Granulas” manuāli ieslēdz vai izslēdz granulu padeves gliemežtransportieri. Zaļš slēdzis nozīmē, ka padeve darbojas.
Uzmanību! Šī funkcija paredzēta īslaicīgai granulu padevei, piemēram, padeves mehānisma piepildīšanai vai pārbaudei. Neatstājiet manuālo padevi bez uzraudzības — pārmērīgs granulu daudzums degkamerā var radīt bīstamu aizdegšanos.
Pēc vajadzīgā granulu daudzuma padeves nospiediet slēdzi vēlreiz un pārliecinieties, ka tas kļuvis pelēks.
ROCKET-H · TEMPERATŪRA

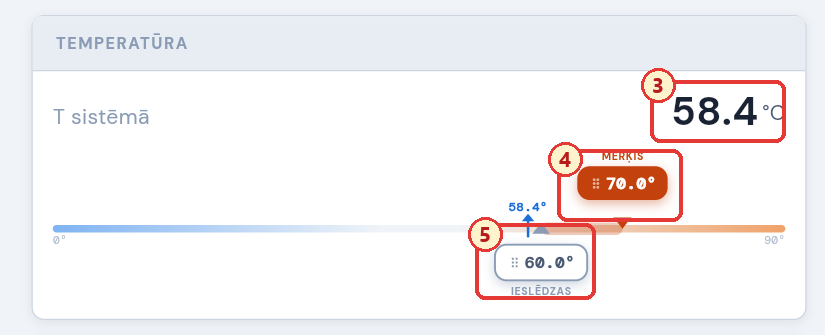

2.3. attēls. Pašreizējā temperatūra, mērķis un atkārtotas ieslēgšanās robeža.
3 2.4. Pašreizējā sistēmas temperatūra
Lielais skaitlis pie “T sistēmā” rāda pašreizējo katla ūdens temperatūru. Tā pati vērtība uz skalas ir atzīmēta ar mazu zilu marķieri.
4 2.5. Maksimālās temperatūras mērķis
Oranžais rokturis “Mērķis” nosaka augšējo ūdens temperatūras robežu. Kad sistēma sasniedz šo temperatūru, deglis pārtrauc aktīvo sildīšanu atbilstoši vadības algoritmam.
Lai mainītu vērtību, satveriet oranžo temperatūras lauku un velciet pa kreisi vai pa labi. Jaunā vērtība tiek nosūtīta ierīcei pēc roktura atlaišanas.
5 2.6. Atkārtotas ieslēgšanās temperatūra
Baltais rokturis “Ieslēdzas” rāda temperatūru, pie kuras deglis pēc atdzišanas atkal sāk sildīšanas ciklu.
Šī robeža tiek aprēķināta kā Mērķis − Starpība. Piemērā mērķis ir 70 °C un ieslēgšanās robeža ir 60 °C, tātad starpība ir 10 °C. Velkot balto rokturi, mainās starpība starp abām robežām.
Nemainiet temperatūras robežas nepārdomāti. Pārāk augsts mērķis var apdraudēt apkures sistēmu, bet pārāk maza starpība var izraisīt biežu degļa ieslēgšanos un izslēgšanos. Izmantojiet uzstādītāja noteiktās vērtības.
ROCKET-H · SENSORI

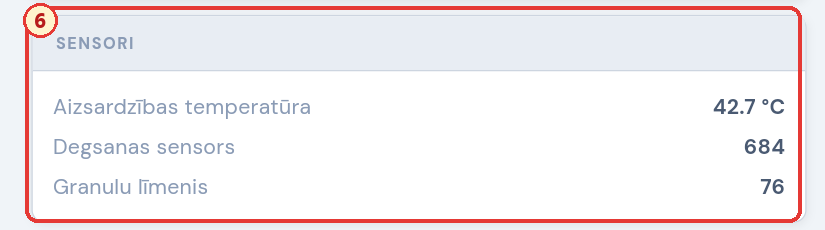

2.4. attēls. Degļa sensoru aktuālās vērtības.
6 2.7. Sensoru rādījumi
Rādījums
Nozīme
Aizsardzības temperatūra
Papildu temperatūras sensora rādījums, ko sistēma izmanto iekārtas uzraudzībai un aizsardzībai.
Degšanas sensors
Optiskā degšanas/liesmas sensora skaitliskā vērtība. Tā nav temperatūra; vadības algoritms to salīdzina ar konfigurēto robežu.
Granulu līmenis
Granulu līmeņa sensora skaitliskā vērtība. Tā nav obligāti procentu vērtība — interpretācija ir atkarīga no uzstādītā sensora un tā kalibrācijas.
Simbols “—” vērtības vietā nozīmē, ka panelis attiecīgo sensora rādījumu nav saņēmis. Ja tas nepazūd pēc savienojuma atjaunošanas, pārbaudiet sensoru vai sazinieties ar servisu.
ROCKET-H · ĪPAŠIE REŽĪMI

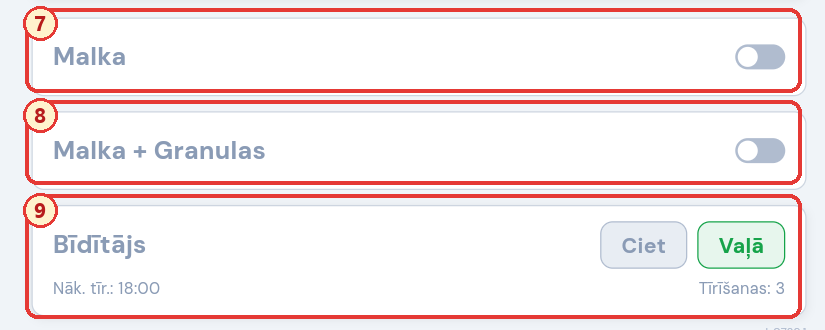

2.5. attēls. Malkas režīmi un manuālā bīdītāja vadība.
7 2.8. Režīms “Malka”
Režīmu izmanto, ja katlā paredzēts kurināt ar malku. Pēc malkas degšanas fāzes granulu padeve netiek automātiski atsākta.
Ieslēdziet slēdzi “Malka”.
Nospiediet “Start”, lai sāktu ciklu.
Pēc malkas kurināšanas beigām pārbaudiet sistēmas stāvokli un, ja nepieciešams, izslēdziet režīmu.
8 2.9. Režīms “Malka + Granulas”
Šajā režīmā sistēma sāk malkas kurināšanas ciklu. Kad malka izdeg un ūdens temperatūra nokrītas zem iestatītās ieslēgšanās robežas, vadība pārslēdzas uz granulām.
Slēdži “Malka” un “Malka + Granulas” ir savstarpēji izslēdzoši — vienlaikus aktīvs var būt tikai viens no tiem.
Parastai kurināšanai tikai ar granulām abiem malkas režīmu slēdžiem jābūt izslēgtiem.
9 2.10. Bīdītāja vadība
Pogas “Ciet” un “Vaļā” nosūta tiešu bīdītāja pozīcijas komandu. Zaļi iezīmētā poga rāda izvēlēto stāvokli.
“Nāk. tīr.” rāda laiku līdz nākamajam automātiskās tīrīšanas ciklam.
Tīrīšanas laikā karte tiek izcelta, un tiek rādīts pagājušais tīrīšanas laiks.
Servisa funkcija. Manuāli mainiet bīdītāja stāvokli tikai tad, ja zināt konkrētās pozīcijas nozīmi jūsu iekārtai. Nepareiza pozīcija var ietekmēt gaisa padevi un degšanas drošību. Manuālā komanda var saglabāt prioritāti līdz nākamajai Start/Stop komandai.
ROCKET-H · PĀRBAUDE
2.11. Pēc komandas nosūtīšanas
Uzgaidiet dažas sekundes, kamēr komanda nonāk līdz degļa kontrolierim.
Pārbaudiet, vai slēdzis vai aktīvā poga panelī saglabā jauno stāvokli.
Pārbaudiet statusa tekstu zem “Start” un sensoru rādījumus.
Ja vadība atgriežas iepriekšējā stāvoklī vai parādās paziņojums, ka ierīce neatbild, neklikšķiniet atkārtoti daudzas reizes. Pārbaudiet savienojumu un pašas iekārtas stāvokli.
Biežākās situācijas
Situācija
Rīcība
Vadības elementi ir pelēki
Uzgaidiet sinhronizāciju un pārbaudiet, vai ierīce un degļa kontrolieris ir tiešsaistē.
Komanda pēc dažām sekundēm atceļas
Ierīce nav apstiprinājusi komandu. Pārbaudiet tīklu un iekārtas barošanu.
Start ir zaļš, bet liesma nedeg
Pārbaudiet statusa tekstu. Var būt sasniegta ūdens vai telpas temperatūra, var notikt gaidīšana vai būt aktīvs termostats.
Sensora vietā redzams “—”
Dati nav saņemti. Pārbaudiet savienojumu un sensoru.
Redzams avārijas vai pārkaršanas statuss
Neatsāciet degli attālināti. Pārbaudiet iekārtu uz vietas un rīkojieties pēc ražotāja drošības instrukcijas.
ROCKET-H
3. Degļa iestatījumi
Sadaļā “Iestatījumi” var apskatīt un mainīt degļa temperatūras, granulu padeves, aizdedzes, ventilatora, termostata un citus darbības parametrus.
Šī sadaļa tieši ietekmē degšanu. Nepareiza granulu padeve, gaisa daudzums, aizdedzes ilgums vai temperatūras robežas var radīt neefektīvu degšanu, dūmus, neizdevušos aizdedzi vai bīstamu iekārtas darbību. Tehniskos parametrus drīkst mainīt tikai uzstādītājs vai apmācīts servisa speciālists.
3.1. Iestatījumu atvēršana
Piesakieties vietnē https://panel.rocket-h.com/.
Ierīču sarakstā izvēlieties vajadzīgo granulu degli.
Kreisajā izvēlnē atveriet sadaļu “Iestatījumi”.
Pirms izmaiņām pārliecinieties, ka izvēlēta pareizā ierīce un tā ir tiešsaistē.
3.2. Vērtības mainīšana
Pie vajadzīgā parametra nospiediet “Mainīt”.
Atvērtajā logā vērtību samaziniet ar − vai palieliniet ar +. Pogas ilgāka turēšana maina vērtību atkārtoti.
Pārbaudiet jauno vērtību un nospiediet “OK”.
Slēdžu un izvēļņu vērtības tiek nosūtītas uzreiz pēc to pārslēgšanas.
Uzgaidiet, līdz ierīce apstiprina un panelī saglabā jauno vērtību.
Šajā sadaļā nav vienas kopīgas pogas “Saglabāt”. Katra ar “OK” apstiprināta vērtība vai pārslēgts slēdzis ir atsevišķa komanda ierīcei.
Par ekrānattēliem: redzamās vērtības ir demonstrācijas piemēri, nevis ieteikums konkrētam deglim.
ROCKET-H · PAMATA PARAMETRI

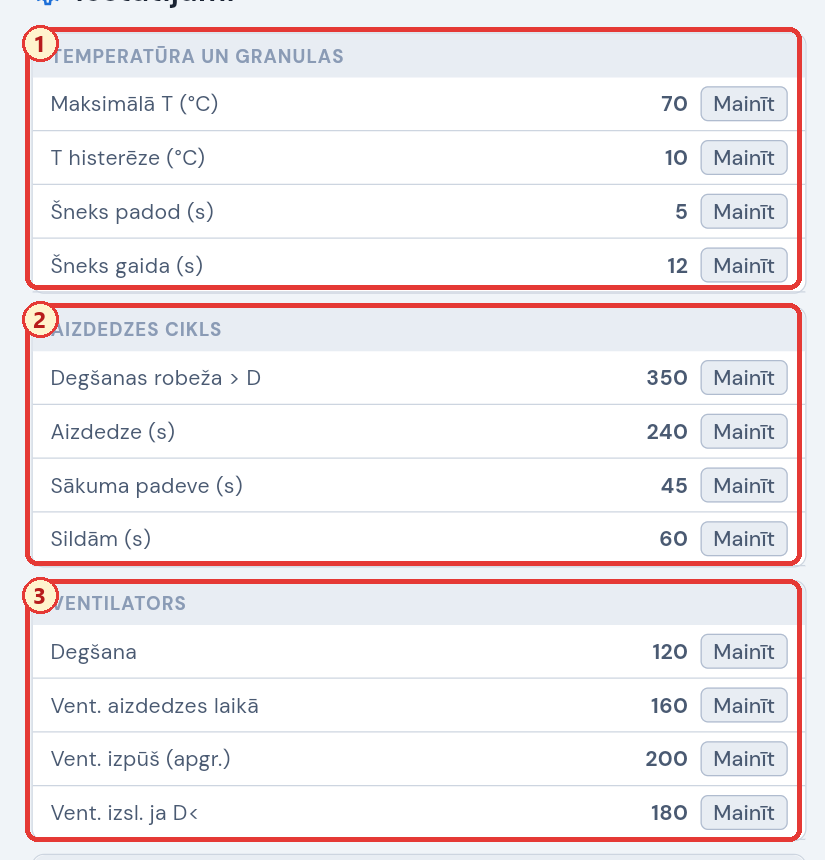

3.1. attēls. Temperatūras, aizdedzes un ventilatora parametri.
1 3.3. Temperatūra un granulas
Maksimālā T (°C)
Katla ūdens augšējā mērķa temperatūra. Sasniedzot šo robežu, aktīvā sildīšana tiek pārtraukta atbilstoši vadības algoritmam.
T histerēze (°C)
Temperatūras kritums zem maksimālās T, pie kura deglis atkal drīkst sākt sildīt. Piemēram: 70 − 10 = 60 °C.
Šneks padod (s)
Granulu gliemežtransportiera darbības ilgums vienā padeves ciklā.
Šneks gaida (s)
Pauze starp granulu padeves cikliem.
Servisa parametri: “Šneks padod” un “Šneks gaida” kopā nosaka kurināmā daudzumu. Nemainiet tos bez degļa noregulēšanas un dūmgāzu/degšanas pārbaudes.
2 3.4. Aizdedzes cikls
Degšanas robeža > D
Optiskā degšanas sensora robeža, virs kuras vadība atpazīst liesmu.
Aizdedze (s)
Konfigurētais aizdedzes cikla ilgums.
Sākuma padeve (s)
Sākotnējais granulu daudzums, ko padod pirms aizdedzes posma.
Sildām (s)
Aizdedzes elementa priekšsildīšanas posma ilgums; firmware pieļauj 30–250 sekundes.
Maina tikai speciālists. Pārāk liela sākuma padeve vai neatbilstošs aizdedzes laiks var sakrāt neizdegušas granulas un izraisīt strauju aizdegšanos nākamajā mēģinājumā.
ROCKET-H · VENTILATORS UN LAIKA ZONAS
3.2. attēls. Ventilatora bloks atrodas zem aizdedzes iestatījumiem.
3 3.5. Ventilators
Degšana
Ventilatora vadības vērtība normālas degšanas laikā.
Vent. aizdedzes laikā
Ventilatora vadības vērtība aizdedzes posmā.
Vent. izpūš (apgr.)
Ventilatora vērtība izpūšanas/dzesēšanas posmā.
Vent. izsl. ja D<
Degšanas sensora robeža, zem kuras ventilators pēc procesa var tikt izslēgts.
Ventilatora skaitļi ir kontroliera vadības vērtības un nav obligāti faktiskie apgriezieni minūtē. Tos noregulē kopā ar granulu padevi.

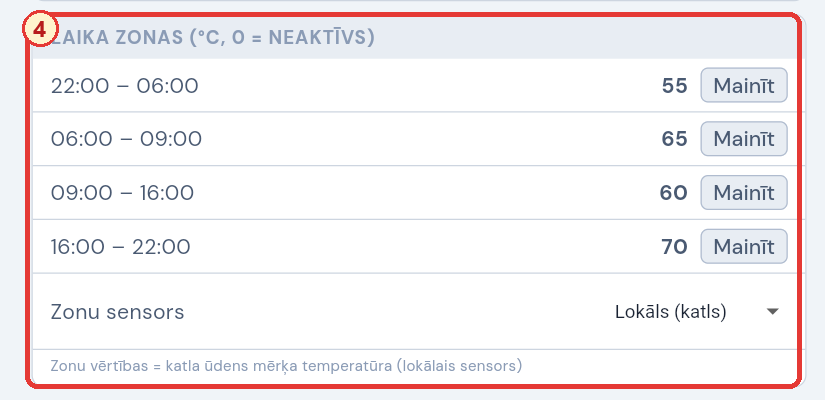

3.3. attēls. Četri fiksēti diennakts intervāli un zonas references sensors.
4 3.6. Laika zonas
Katram no četriem diennakts intervāliem var norādīt atsevišķu temperatūras mērķi. Vērtība 0 nozīmē, ka attiecīgā zona nav aktīva.
Ja “Zonu sensors” ir “Lokāls (katls)”, zonas vērtība ir katla ūdens mērķa temperatūra.
Ja izvēlēts WiFi sensors, zonas vērtība kļūst par izvēlētās telpas/sensora mērķa temperatūru.
Laika zonas maina aktīvo mērķi automātiski pēc servera/iekārtas laika. Pēc iestatīšanas pārbaudiet, vai iekārtas pulkstenis un laika josla ir pareizi.
ROCKET-H · TERMOSTATA VADĪBA

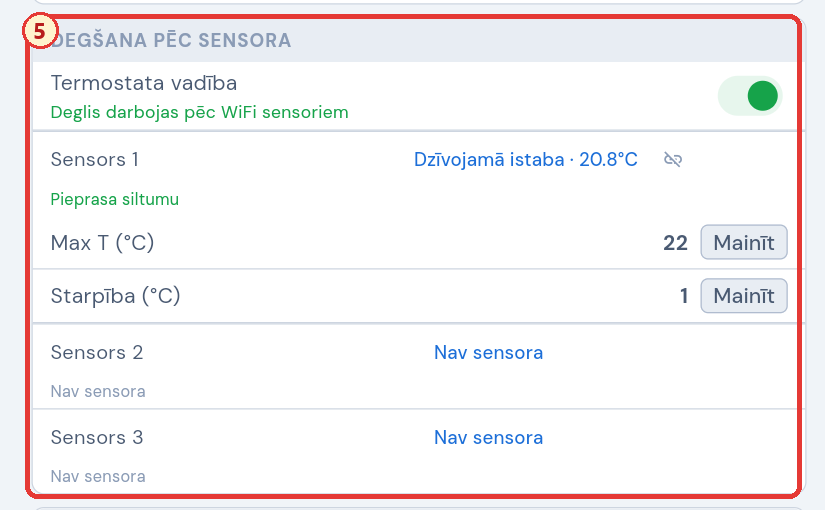

3.4. attēls. Termostata galvenais slēdzis un līdz trim WiFi sensoru slotiem.
5 3.7. Degšana pēc sensora
Šis bloks ļauj vadīt degli pēc vienas vai vairāku telpu WiFi temperatūras sensoriem.
Ieslēdziet “Termostata vadība”.
Nospiediet zilā krāsā redzamo sensora nosaukumu un izvēlieties sensoru attiecīgajam slotam.
Pie “Max T” norādiet sensora mērķa temperatūru.
Pie “Starpība” norādiet histerēzi — par cik temperatūrai jānokrītas zem mērķa, lai sensors atkal pieprasītu siltumu.
Sensora atsaistīšanai izmantojiet pārrautās saites ikonu.
Katram slotam tiek rādīts stāvoklis:
“Pieprasa siltumu” — temperatūra ir zem ieslēgšanās robežas;
“Apmierināts” — mērķis ir sasniegts;
“Sensors nesasniedzams” — svaigi dati nav saņemti.
Ja piesaistīti vairāki aktīvi sensori, siltuma pieprasījumu var radīt jebkurš no tiem. “Start” zaļais stāvoklis šajā režīmā nozīmē, ka termostatam ir atļauts vadīt degli.
Pirms termostata vadības ieslēgšanas pārliecinieties, ka sensori atrodas piemērotās vietās un regulāri nosūta datus.
ROCKET-H · KALIBRĀCIJA UN MODULĀCIJA

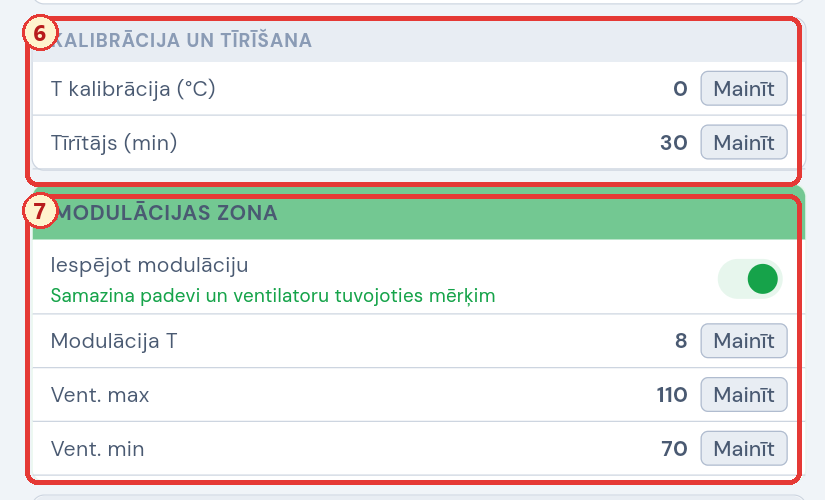

3.5. attēls. Temperatūras korekcija, tīrīšanas intervāls un modulācijas zona.
6 3.8. Kalibrācija un tīrīšana
T kalibrācija (°C)
Korekcija, ko piemēro temperatūras mērījumam. Atļautas arī negatīvas vērtības.
Tīrītājs (min)
Laika intervāls minūtēs starp automātiskajiem tīrīšanas cikliem.
Temperatūras korekciju mainiet tikai pēc salīdzināšanas ar uzticamu etalona termometru. Tīrīšanas intervālam jāatbilst konkrētā degļa mehānikai un kurināmā kvalitātei.
7 3.9. Modulācijas zona
Modulācija pakāpeniski samazina granulu padevi un ventilatora jaudu, ūdens temperatūrai tuvojoties mērķim.
Iespējot modulāciju
Ieslēdz vai izslēdz modulācijas algoritmu.
Modulācija T
Zonas platums grādos pirms mērķa. Piemēram, vērtība 8 nozīmē, ka modulācija sākas 8 °C pirms mērķa.
Vent. max
Ventilatora augšējā vadības vērtība modulācijas zonas sākumā; 0 nozīmē izmantot parasto “Degšana” vērtību.
Vent. min
Ventilatora zemākā vadības vērtība tuvu mērķa temperatūrai.
Modulācijas parametrus iestata kopā ar degšanas un padeves parametriem. Nepareiza minimālā gaisa/padeves attiecība var radīt nepilnīgu sadegšanu.
ROCKET-H · PAPILDU INFORMĀCIJA

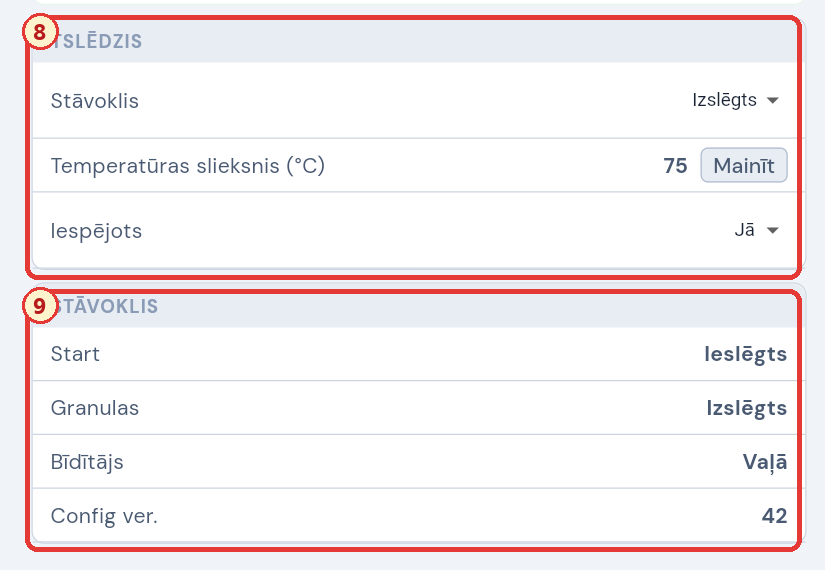

3.6. attēls. Novecojis “Tslēdzis” bloks un tikai lasāmais stāvokļa bloks.
8 3.10. “Tslēdzis”
Pašreizējā firmware šī funkcija nav aktīva. “Tslēdzis” ir mantots interfeisa bloks; tā mehānisms no firmware ir noņemts. Nemainiet šī bloka laukus un nepaļaujieties uz tiem iekārtas vadībā.
9 3.11. Stāvoklis
Šis ir tikai lasāms diagnostikas bloks:
Start — degļa Start/Stop stāvoklis;
Granulas — manuālās granulu padeves stāvoklis;
Bīdītājs — saņemtais bīdītāja stāvoklis;
Config ver. — ierīces konfigurācijas versijas numurs.
Šīs rindas nevar rediģēt. Tās izmanto, lai pārbaudītu, vai ierīce ir saņēmusi un sinhronizējusi komandas.
3.12. Ja jaunā vērtība nesaglabājas
Uzgaidiet dažas sekundes un pārbaudiet, vai ierīce joprojām ir tiešsaistē.
Nespiediet “Mainīt” atkārtoti daudzas reizes pēc kārtas.
Pārliecinieties, ka vērtība atrodas interfeisa atļautajās robežās.
Atveriet iestatījumu sadaļu no jauna un pārbaudiet no ierīces sinhronizēto vērtību.
Ja parametrs turpina atgriezties vai iekārta uzvedas neparedzēti, pārtrauciet attālinātas izmaiņas un sazinieties ar servisa speciālistu.
