ESP32 lokālais tīmekļa interfeiss

1. Pirms sākat

Lokālais interfeiss darbojas pašā ESP32 kontrollerī. To var atvērt telefonā vai datorā ar modernu pārlūku, ja ierīce atrodas tajā pašā WiFi tīklā.

Nepieciešams

• ESP32 un Mega kontrolleris ir ieslēgti;
• telefons vai dators ar WiFi;
• mājas 2,4 GHz WiFi nosaukums un parole;
• mākoņa pieslēgšanai — jau izveidots TempCommander lietotāja konts un interneta pieeja.

Kā tiek saglabātas izmaiņas

2. Pieslēgšana mājas WiFi

2.1. Pirmā pieslēgšanās ESP32 piekļuves punktam

1. Telefonā vai datorā atveriet WiFi tīklu sarakstu.
2. Izvēlieties tīklu Katls.
3. Ievadiet paroli katls12345.
4. Pārlūkā atveriet http://192.168.4.1. Ja ierīce vēl gaida Mega datus, īslaicīgi būs redzams “Ielāde…”.
5. Galvenajā lapā nospiediet ⚙ Iestatījumi un ritiniet līdz kartītei WiFi.

2.2. Mājas tīkla datu ievadīšana

1. Pēc saglabāšanas uzgaidiet aptuveni 10–30 sekundes.
2. Pieslēdziet telefonu vai datoru atpakaļ mājas WiFi tīklam.
3. Atveriet ierīces mājas tīkla adresi. Šīs instrukcijas piemērā: http://192.168.9.117.
4. Ja ir piešķirts ierīces nosaukums, var mēģināt arī http://deglis10.local. Dažos maršrutētājos vai Windows konfigurācijās .local vārds var nebūt pieejams; tad lietojiet IP adresi.

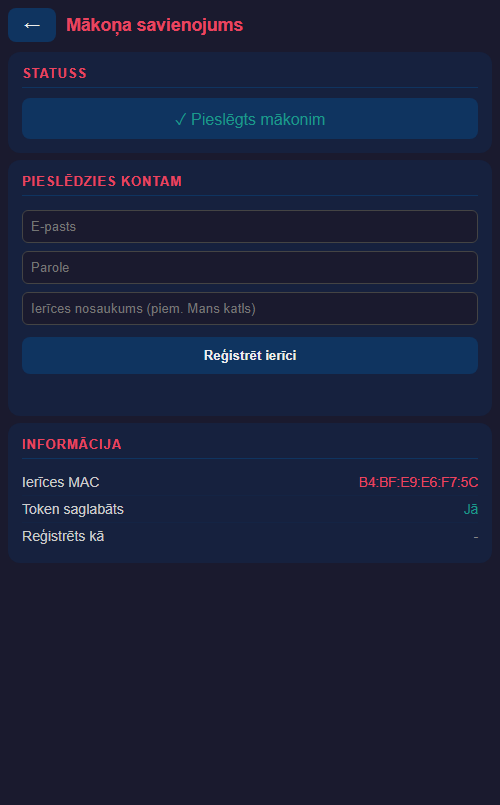

3. Pieslēgšana mākonim

Vispirms pabeidziet mājas WiFi pieslēgšanu. Mākoņa reģistrācija neizdosies, ja ESP32 nav interneta.

1. Laukā E-pasts ievadiet sava TempCommander konta e-pastu.
2. Laukā Parole ievadiet konta paroli.
3. Laukā Ierīces nosaukums ierakstiet saprotamu vietas nosaukumu, piemēram, “Mājas katls”.
4. Nospiediet Reģistrēt ierīci. ESP32 piesakās kontā, saņem ierīces tokenu un to saglabā.
5. Pēc paziņojuma par veiksmīgu reģistrāciju ESP32 pārstartējas. Uzgaidiet un atveriet lokālo lapu vēlreiz.
6. Pārbaudiet, vai statusā redzams ✓ Pieslēgts mākonim un rindā “Token saglabāts” — Jā.

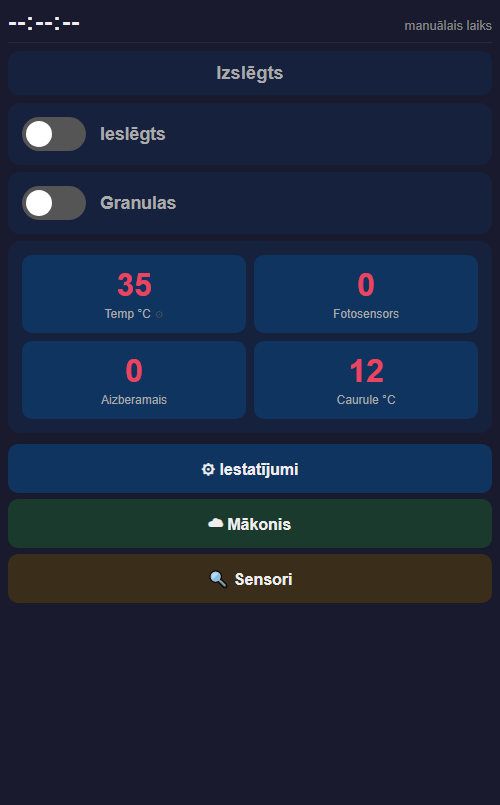

4. Galvenā lapa

1. 1Laiks un statuss. Augšā redzams kontrollera laiks un pašreizējais darba stāvoklis, piemēram, “Izslēgts”, “Aizdedze” vai kļūda.
2. 2Ieslēgts. Galvenais degļa darbības slēdzis. Pārslēgšana nosūta komandu uz Mega uzreiz.
3. 3Granulas. Ieslēdz vai izslēdz granulu režīmu.
4. 4Temp °C. Katla temperatūra. Mazais zobrats atver T sensora kalibrācijas nobīdi.
5. 5Fotosensors. Liesmas/gaismas sensora līmenis.
6. 6Aizberamais. Granulu līmeņa vai padeves sensora rādījums atbilstoši iekārtas konfigurācijai.
7. 7Caurule °C. Dūmgāzu/caurules temperatūra.
8. 8Iestatījumi, Mākonis, Sensori. Pāreja uz pārējām interfeisa sadaļām.

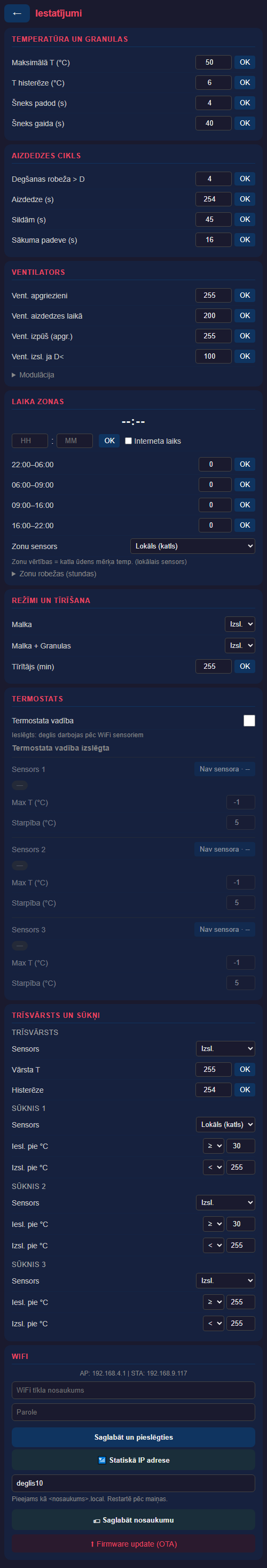

5. Iestatījumu sadaļas

Atveriet ⚙ Iestatījumi. Zemāk ir katras kartītes nozīme.

5.1. Temperatūra un granulas

5.2. Aizdedzes cikls

5.3. Ventilators un modulācija

5.4. Režīmi un tīrīšana

6. Laiks un temperatūras zonas

6.1. Manuāls vai interneta laiks

• Manuāli: atstājiet “Interneta laiks” izslēgtu, ievadiet stundas un minūtes, nospiediet OK.
• Automātiski: ieslēdziet “Interneta laiks” un izvēlieties Europe/Riga. ESP32 sinhronizē laiku no interneta.

6.2. Četras diennakts zonas

Katram attēlotajam laika intervālam ievadiet temperatūras mērķi. Vērtība 0 nozīmē, ka konkrētā zona ir izslēgta.

Zonu sensors nosaka, kura sensora temperatūra tiek salīdzināta ar diennakts zonas mērķi. “Lokāls (katls)” izmanto katla sensoru; piesaistītus WiFi sensorus var izvēlēties sarakstā.

Izvērsiet Zonu robežas (stundas), lai mainītu nakts, rīta, dienas un vakara sākuma stundu.

7. Termostats, trīsvārsts un sūkņi

7.1. Termostata vadība

Slēdzis Termostata vadība nosaka, vai deglis drīkst darboties pēc piesaistīto WiFi sensoru pieprasījuma. Katram no trim slotiem:

• izvēlieties piesaistīto sensoru;
• Max T — telpas/mērījuma mērķa temperatūra;
• Starpība — histerēze, par cik temperatūrai jānokrītas, lai atkal rastos siltuma pieprasījums.

“Nav sensora” nozīmē, ka slots nav piesaistīts un termostata lēmumā nepiedalās.

7.2. Trīsvārsts

7.3. Sūkņi 1–3

Katram sūknim izvēlieties sensoru un divus nosacījumus:

• Iesl. pie °C — salīdzinājuma zīme un temperatūra, pie kuras sūknis ieslēdzas;
• Izsl. pie °C — salīdzinājuma zīme un temperatūra, pie kuras sūknis izslēdzas.

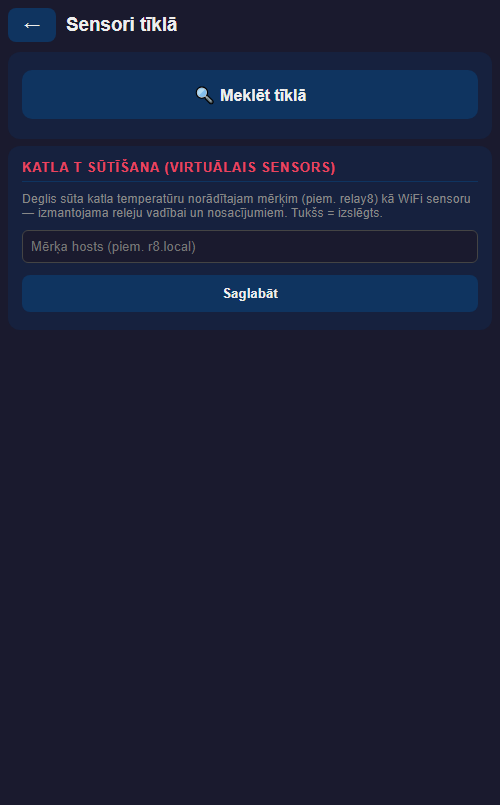

8. WiFi sensori un virtuālais sensors

8.1. Sensora atrašana un piesaiste

1. Pārliecinieties, ka temperatūras sensors un katla ESP32 ir vienā mājas WiFi tīklā.
2. Nospiediet Meklēt tīklā. Meklēšana ilgst aptuveni trīs sekundes.
3. Atrastajam brīvajam sensoram nospiediet Pievienot.
4. Piesaistītam sensoram parādās atzīme ✓ Piesaistīts. Tas pēc datu saņemšanas parādās arī galvenajā lapā un sensoru izvēlnēs.

Lai pārtrauktu piesaisti, pie sensora nospiediet Atsaistīt. Tas aptur sensora sūtīšanu šim katlam.

8.2. Katla temperatūras sūtīšana

Šī funkcija padara katlu par virtuālu WiFi temperatūras sensoru citai ierīcei, piemēram, relay8.

1. Laukā Mērķa hosts ievadiet saņēmēja adresi, piemēram, r8.local.
2. Nospiediet Saglabāt.
3. Lai funkciju izslēgtu, iztukšojiet lauku un saglabājiet.

9. Tīkla papildu iestatījumi un OTA

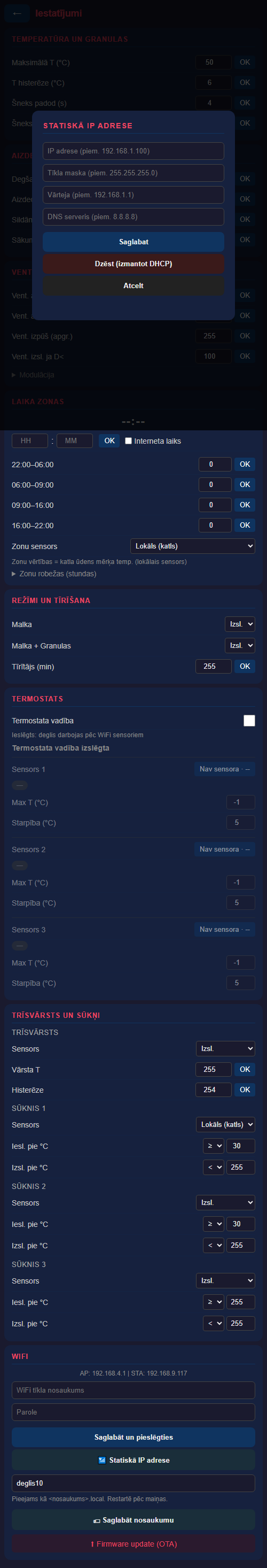

9.1. Statiskā IP adrese

1. Iestatījumu lapas WiFi kartītē nospiediet Statiskā IP adrese.
2. Ievadiet IP adresi, tīkla masku, vārteju un DNS serveri.
3. Nospiediet Saglabāt un pēc pārstartēšanas atveriet jauno adresi.
4. Lai atgrieztos pie maršrutētāja automātiski piešķirtas adreses, izvēlieties Dzēst (izmantot DHCP).

9.2. Iekārtas nosaukums

Ievadiet īsu nosaukumu bez atstarpēm, piemēram, deglis10, un spiediet Saglabāt nosaukumu. Pēc pārstartēšanas ierīce var būt pieejama kā deglis10.local.

9.3. Firmware update (OTA)

Saite atver firmware augšupielādes lapu. Šī funkcija ir paredzēta servisa personālam.

9.4. T sensora kalibrācija

Galvenajā lapā pie “Temp °C” nospiediet mazo zobratu. Lauks Nobīde (°C) koriģē sensora rādījumu diapazonā no −10 līdz +10 °C. Kalibrējiet tikai pret uzticamu etalona termometru.

10. Problēmu novēršana

Ātrā pārbaudes secība

1. Vai ESP32 tīkls “Katls” ir redzams?
2. Vai atveras 192.168.4.1?
3. Vai WiFi sadaļā ir derīga STA adrese?
4. Vai galvenā lapa rāda Mega datus?
5. Vai mākoņa lapā tokena statuss ir “Jā” un savienojums — aktīvs?
